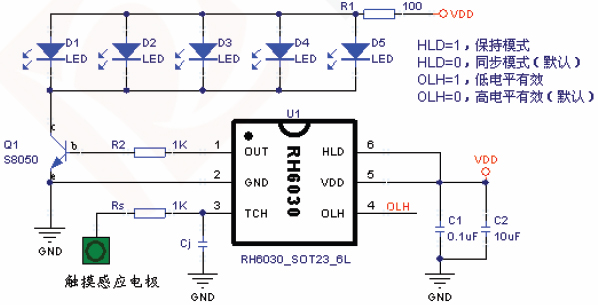

1.LED台灯应用电路图
物料清单:
No. | 物料名称 | 物料规格 | 物料位号 | 数量 |
1 | 电容 | 0.1uF | C1 | 1 |
2 | 电容 | 10uF | C2 | 1 |
3 | 灵敏度调节电容(可选) | Cj | 1 | |
4 | LED | 高亮白光 | D1~D5 | 5 |
5 | 电阻 | 1K | R1 | 1 |
6 | 电阻 | 100 | R2 | 1 |
7 | 电阻(可选) | 1K | Rs | 1 |
8 | 三极管 | S8050 | Q1 | 1 |
2.墙体开关应用电路图
物料清单:
No. | 物料名称 | 物料规格 | 物料位号 | 数量 |
1 | 电容 | 0.1uF | C1 | 1 |
2 | 电容 | 10uF | C2 | 1 |
3 | 灵敏度调节电容(可选) | Cj | 1 | |
4 | 二极管 | 1N4007 | D1 | 5 |
5 | 电阻 | 100 | R2 | 1 |
6 | 电阻(可选) | 1K | Rs | 1 |
7 | 三极管 | S8050 | Q1 | 1 |
说明:
1.Cj 指调节灵敏度的电容,电容值大小0pF~50pF(电容值的增大将导致灵敏度降低)。
2.Rs 指在触摸电极和触摸输入脚之间串联的电阻,用于提高触摸的抗干扰能力,可根据具体应用进行选择。
3.VDD 与GND 间需并联滤波电容以消除噪声。供电电源需稳定,如果电源电压漂移或者快速变化,可能引起灵敏度漂移或检测错误。
4.应该在触摸电极上铺好覆盖介质后再上电,这样芯片会在上电时候检测环境以及初始电容。如在芯片已经初始化后再放上覆盖物,则有可能被系统检测到电容突变而无法将其作为环境,引起误判断!
5.请参看
