1、RH6016 抽油烟机触控面板应用
>方案介绍
1.本方案通过采用主控芯片与5颗RH6016通信，读取各个RH6016C的触摸状态，进而控制抽油烟机的工作。
2.TP1为“开关”键，TP2为“+”键、TP3为“－”键，TP4为“净化器” 键、TP5为“模式/选择”键

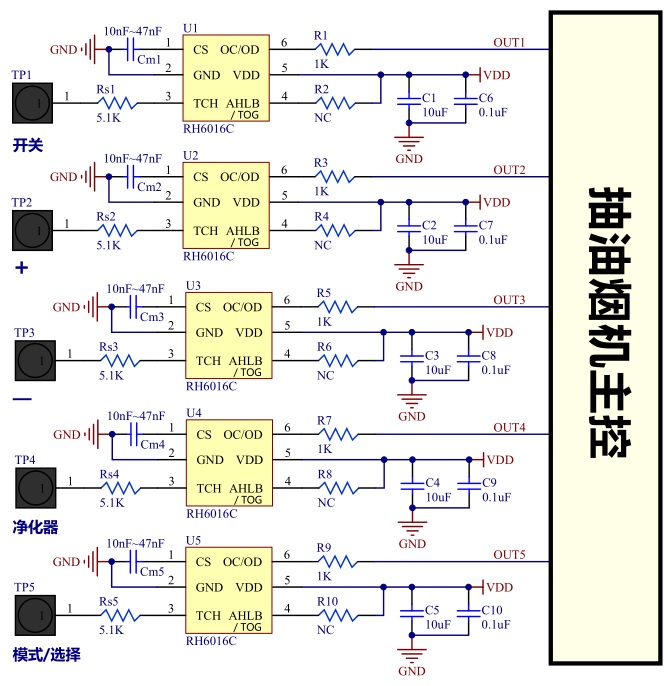

>抽油烟机触控面板参考电路图
>物料清单
| No. | 物料名称 | 物料规格 | 物料位号 | 数量 |
| 1 | 电容 | 10uF | C1,C2,C3,C4,C5 | 5 |
| 2 | 电容 | 0.1uF | C6,C7,C8,C9,C10 | 5 |
| 3 | 电容 | 10nF~47nF | Cm1,Cm2,Cm3,Cm4,Cm5 | 5 |
| 4 | 电阻 | 1K | R1,R3,R5,R7,R9 | 5 |
| 5 | 电阻 | NC | R2,R4,R4,R6,R8 | 0 |
| 6 | 电阻 | 5.1K | Rs1,Rs2,Rs3,Rs4,Rs5 | 5 |
| 7 | 触摸IC | RH6016C | U1,U2,U3,U4,U5 | 5 |
2、RH6016 无线充应用
>方案介绍
1. 本方案通过采用一颗单通道触摸感应开关RH6016C，检测触摸操作，并输出检测结果给主控芯片。
>无线充参考电路图
>物料清单
| No. | 物料名称 | 物料规格 | 物料位号 | 数量 |
| 1 | 电容 | 10uF | C1 | 1 |
| 2 | 电容 | 0.1uF | C2 | 1 |
| 3 | 电容 | 10nF~47nF | Cm | 1 |
| 4 | 电阻 | 1K | R1 | 1 |
| 5 | 电阻 | NC | R2 | 0 |
| 6 | 电阻 | 5.1K | Rs | 1 |
| 7 | 触摸IC | RH6016C | U1 | 1 |
3、RH6016 移动电源应用
>方案介绍
1. 本方案采用一颗触摸芯片RH6016D，用于检测移动电源的电源键触摸操作。

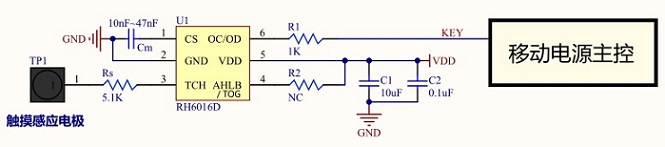

>移动电源参考电路图
>物料清单
| No. | 物料名称 | 物料规格 | 物料位号 | 数量 |
| 1 | 电容 | 10uF | C1 | 1 |
| 2 | 电容 | 0.1uF | C2 | 1 |
| 3 | 电容 | 10nF~47nF | Cm | 1 |
| 4 | 电阻 | 1K | R1 | 1 |
| 5 | 电阻 | NC | R2 | 0 |
| 6 | 电阻 | 5.1K | Rs | 1 |
| 7 | 触摸IC | RH6016D | U1 | 1 |
4、RH6016 LED触摸台灯应用
>方案介绍
1.本方案采用一颗触摸芯片RH6016CB，用于检测触摸动作，进而控制台灯的开/关。

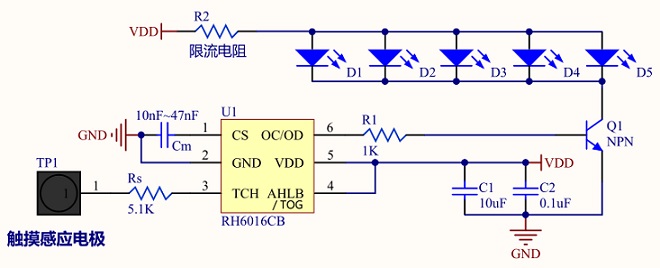

>LED触摸台灯参考电路图
>物料清单
| No. | 物料名称 | 物料规格 | 物料位号 | 数量 |
| 1 | 电容 | 10uF | C1 | 1 |
| 2 | 电容 | 0.1uF | C2 | 1 |
| 3 | 电容 | 10nF~47nF | Cm | 1 |
| 4 | 电阻 | 1K | R1 | 1 |
| 5 | 电阻 | 10 | R2 | 1 |
| 6 | 电阻 | 5.1K | Rs | 1 |
| 7 | LED | 高亮白光 | D1,D2,D3,D4,D5 | 5 |
| 8 | 三极管 | S8050 | Q1 | 1 |
| 9 | 触摸IC | RH6016CB | U1 | 1 |
