1.概述： RH8631是一款高性能OTP型精简指令集8位MCU，内置振荡器功能。该IC采用CMOS制程制造，结构简单，性能稳定；可广泛应用于灯光控制、玩具、家用电器等产品中。 |
◆基于精简指令集的8位MCU |
3.封装示意图

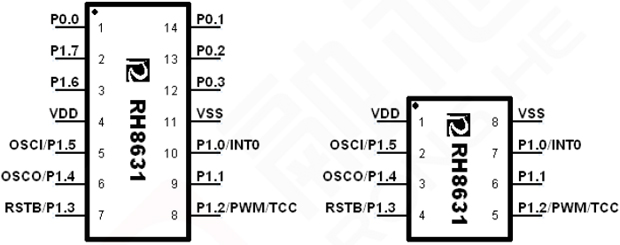

图1 SOP14/SOP8封装示意图
管脚描述
| 管脚名称 | SOP14 | SOP8 | I/O | 功能描述 |
| P0.0 | 1 | I-PL/O | GPIO | |
| P1.7 | 2 | I-PH/O/OD | GPIO，支持开漏输出 | |
| P1.6 | 3 | I-PH/O/OD | GPIO，支持开漏输出 | |
| VDD | 4 | 1 | P | 正电源 |
| P1.5/OSCI | 5 | 2 | I-PH/O/OD | GPIO，支持开漏输出，外置振荡器输入端 |
| P1.4/OSCO | 6 | 3 | I-PH/O/OD | GPIO，支持开漏输出，外置振荡器输入端 |
| P1.3/RSTB | 7 | 4 | I | 输入端口/外部复位输入端 |
| P1.2/PWM/TCC | 8 | 5 | I-PH /I-PL/O/OD | GPIO，支持开漏输出，PWM输出端，定时器0输入端 |
| P1.1 | 9 | 6 | I-PH /I-PL/O/OD | GPIO，支持开漏输出 |
| P1.0/INT0 | 10 | 7 | I-PH/I-PL/O/OD | 快速/低功耗模式配置位 |
| VSS | 11 | 8 | P | 负电源 |
| P0.3 | 12 | I-PL/O | GPIO | |
| P0.2 | 13 | I-PL/O | GPIO | |
| P0.1 | 14 | I-PL/O | GPIO |
I-PL/ I-PH ：带内部下拉/上拉电阻的CMOS输入 OD：CMOS开漏输出，无保护二极管 O：推挽型CMOS输出 I/O：输入/输出 P：电源/地
