1.概述: RH6041可提供多种封装形式作为四通道/二通道 的电容式触摸感应控制开关,可替代传统机械开关。 RH6041可以通过任何非导电介质感应电容变化, 可在有介质(如玻璃、亚克力、塑料、陶瓷等)隔 离保护的情况下实现触摸功能,跟水和灰尘隔离, 安全性高。 RH6041内置高精度稳压、上电复位、低压复位、 硬件去抖、环境自适应算法等多种有效措施,大大 提高自身抗干扰性能。 RH6041应用范围:灯光控制、家电仪器控制面板、 电子表、电子秤等产品。 RH6041是RH6040-S的性能升级版本,二者封装 片脚位完全兼容。
|
视频简介:融和微电子RH6041四通道触摸感应IC单键保持,单键同步,多键保持,多键同步模式演示 |
2.特性: |
◆可通过外部引脚设置高/低电平有效输出、 CMOS/开漏输出、大开启时间 |
3.封装示意图

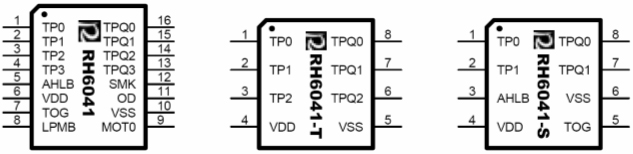

图1 SSOP16、SOP8封装示意图
管脚描述
管脚名称 | Die | (SSOP16四键) | (SOP8三键) | (SOP8两键) | I/O | 管脚功能 |
VDD | 1 | 6 | 4 | 4 | P | 正电源 |
VREG | 2 | P | 内部稳压电路输出端口 | |||
TOG | 3 | 7 | 5 | I-PL | 输出类型配置 | |
LPMB | 4 | 8 | I-PL | 低功耗/快速模式配置 | ||
MOT1 | 5 | I-PH | 最长开启时间配置1 | |||
MOT0 | 6 | 9 | I-PH | 最长开启时间配置0 | ||
VSS | 7 | 10 | 5 | 6 | P | 负电源 |
DIS13 | 8 | I-PH | =0时,关闭触摸通道1 和3 | |||
OD | 9 | 11 | I-PH | 开漏输出配置 | ||
SM | 10 | 12 | I-PH | 单/多按键模式配置位 | ||
TPQ3 | 11 | 13 | O | 触摸按键输出3 | ||
TPQ3D | 12 | OD | NMOS开漏输出3 | |||
TPQ2 | 13 | 14 | 6 | 7(*) | O | 触摸按键输出2 |
TPQ2D | 14 | OD | NMOS开漏输出2 | |||
TPQ1 | 15 | 15 | 7 | O | 触摸按键输出1 | |
TPQ1D | 16 | OD | NMOS开漏输出1 | |||
TPQ0 | 17 | 16 | 8 | 8 | O | 触摸按键输出0 |
TPQ0D | 18 | OD | NMOS开漏输出0 | |||
TP0 | 19 | 1 | 1 | 1 | I/O | 触摸按键输入0 |
TP1 | 20 | 2 | 2 | I/O | 触摸按键输入1 | |
TP2 | 21 | 3 | 3 | 2(*) | I/O | 触摸按键输入2 |
TP3 | 22 | 4 | I/O | 触摸按键输入3 | ||
AHLB | 23 | 5 | 3 | I-PL | 输出电平配置 |
(*)在2通道输入的SOP8封装上,引脚示意图中的TP2/TPQ2引脚名称标识改为TP1/TPQ1。
I-PH :带内部上拉电阻的CMOS输入 I-PL:带内部下拉电阻的CMOS输入 I/O:CMOS 输入/输出 OD:开漏输出 O:推挽型CMOS输出 P:电源/地
4.应用电路

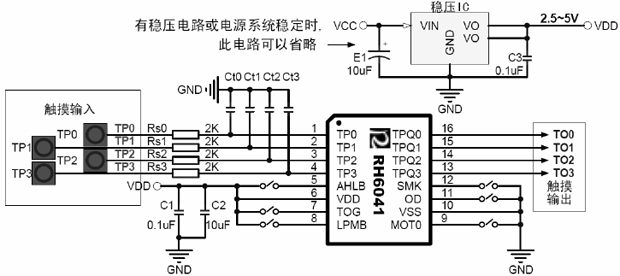

图2 SSOP16(4键)封装应用电路示意图

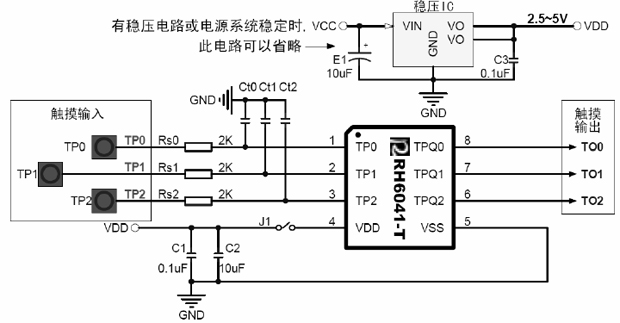

图3 SOP8(3键)封装应用电路示意图

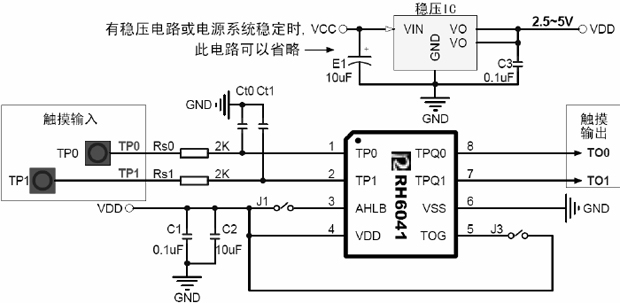

图4 SOP8(2键)封装应用电路示意图
说明:
1. Ct 指调节灵敏度的电容,电容值大小0pF~50pF(电容值的增大将导致灵敏度降低)。
2. Rs 指在触摸电极和触摸输入脚之间串联的电阻,用于提高触摸的抗干扰能力。
3. VDD 与VSS 间需并联滤波电容以消除噪声。
4. 外部LDO 是否增加视具体应用情况而定。如果电源纹波超过了IC 内部LDO 的抗纹波范围,则需另 加外部LDO,否则会引起灵敏度漂移或触摸芯片检测错误,发生误动作或死机。如突然加载大电流负 载、锂电池和外置充电器交叉使用,高频次的开启/关闭LED 显示时都需注意电源的稳定性。
5. 请参看
