1.概述： RHU7600是用于USB Type-C无源线缆的电子标签。提供线缆主要信息为：承载电流能力、承载数据能力、供应商信息等其他相关信息。 广泛应用于USB Type-C无源线缆等。 |
2.特性： |
3.封装示意图

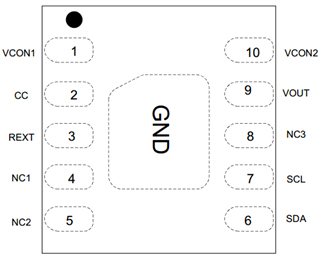

图1 DFN-10 3x3mm封装示意图
管脚描述
| 管脚名称 | DFN-10 | I/O | 功能描述 |
| VCON1 | 1 | I | 供电输入端口1 |
| CC | 2 | IO | 配置通道 |
| REXT | 3 | O | 外部参考电阻 |
| NC1 | 4 | -- | 未连接 |
| NC2 | 5 | -- | 未连接 |
| SDA | 6 | IO | 编程数据端口 |
| SCL | 7 | I | 编程时钟端口 |
| NC3 | 8 | -- | 未连接 |
| VOUT | 9 | P | LDO输出，接1uF电容到地 |
| VCON2 | 10 | P | 供电输入端口2 |
| GND | 11 | P | 地 |
I：输入 O：输出 IO：输入输出 P：电源/地
