1.概述： RH7803是一款带智能识别功能的USB Type-C DFP CC控制器芯片。芯片支持Type-C端口的连接检测、正反插识别、互联端口的DFP和UFP角色确定、电流模式配置等。芯片在5V电源下提供1.5A和3A两种电流模式，可通过PMODE进行配置。芯片内置智能识别功能，可通过DP/DM自动识别苹果、三星、安卓设备，并通过对应的USB充电协议与设备握手，使之获得最大充电电流，在保护充电设备的前提下节省充电时间。 广泛应用于车充、旅充、墙充、移动电源等。 |
2.特性： |
3.封装示意图

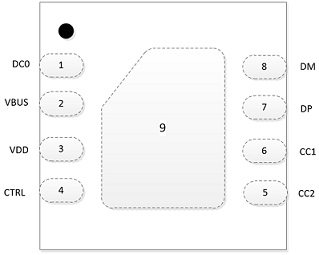

图1 DFN-8封装示意图

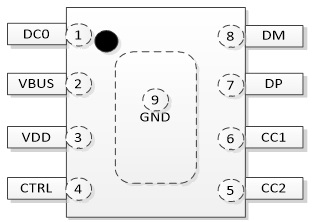

图2 ESOP8封装示意图
管脚描述
| 管脚名称 | DFN-8/ESOP8 | I/O | 功能描述 |
| DC0 | 1 | I | 输出电流配置:1’3A;0’1.5A |
| VBUS | 2 | O | Type C端口输出电源VBUS |
| VDD | 3 | P | 正电源 |
| CTRL | 4 | O | VBUS使能控制端口, 推挽输出。0：默认值输出无效, 关闭MOS；1：输出有效，打开MOS |
| CC2 | 5 | O | 配置信道2连接到Type-C 端子CC2 |
| CC1 | 6 | O | 配置信道1连接到Type-C 端子CC1 |
| DP | 7 | IO | D+ 数据端口 |
| DM | 8 | IO | D- 数据端口 |
| GND | 9 | P | 地 |
I：输入 O：输出 IO：输入输出 P：电源/地
