1.概述： RH6016 是一款内置稳压模块的单通道电容式触摸感应控制开关IC，可以替代传统的机械式开关。 RH6016可在有介质(如玻璃、亚克力、塑料、陶瓷等)隔离保护的情况下实现触摸功能，安全性高。 RH6016内置高精度稳压、上电复位、低压复位、硬件去抖、环境自适应算法等多种有效措施，大大提高自身抗干扰性能。 RH6016可通过外部引脚配置成多种工作模式，可广泛应用于灯光控制、电子玩具、消费电子、家用电器等产品中。
|
|
2.特性： |
◆芯片内置去抖动电路，有效防止由外部噪声干扰导致的误动作 |
3.封装示意图

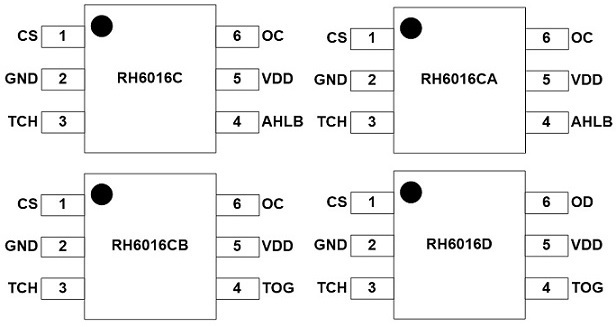

图1 RH6016C/RH6016CA/RH6016CB/RH6016D(SOT23-6)引脚示意图
表1 引脚功能描述
| 管脚名称 | RH6016C | RH6016CA | RH6016CB | RH6016D | I/O | 描述 |
| VDD | 5 | 5 | 5 | 5 | P | 正电源 |
| AHLB | 4 | 4 | - | - | I-PL | 输出高/低电平有效配置位 |
| TOG | - | - | 4 | 4 | I-PL | 同步/保持模式配置位 |
| GND | 2 | 2 | 2 | 2 | P | 地 |
| TCH | 3 | 3 | 3 | 3 | I/O | 触摸输入端口 |
| CS | 1 | 1 | 1 | 1 | I/O | 采样电容 |
| LPMB | - | - | - | - | I-PH | 快速/低功耗模式配置位 |
| MOT1 | - | - | - | - | I-PH | 最大开启时间配置位1 |
| MOT2 | - | - | - | - | I-PH | 最大开启时间配置位2 |
| OD | - | - | - | 6 | OD | NMOS开漏输出 |
| OC | 6 | 6 | 6 | - | OC | CMOS输出 |
I-PL/I-PH：带内部下拉/上拉电阻的CMOS输入 OD：NMOS开漏输出 O：推挽型CMOS输出 I/O：输入/输出 P：电源/地

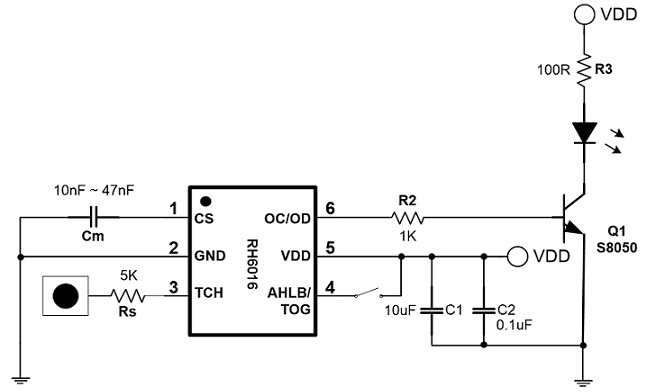

4.应用电路图
说明：
1. Rs指在触摸电极和触摸输入脚之间串联的电阻，用于提高触摸的抗干扰能力，建议阻值大于5K。
2. Cm电容用于调节触摸灵敏度，电容容值越大，灵敏度越高；外部是否增加LDO视具体应用情况而定。如电源纹波超过了IC的抗纹波范围，则需另加外部LDO。如突然加载大电流负载、锂电池和外置充电器交叉使用、高频次的开启/关闭LED显示时都需注意电源的稳定性。
3. 建议的Cm电容容值范围：10nF~47nF。容值越大，灵敏度越高，穿透力越强。
4. 请参考《RH6XXX 应用指南》，以改善实际应用之可靠性。
