1.概述：

◆该方案为7键双路PWM输出LED色温调光方案：

◆输入：7路触摸按键

◆输出：2路LED恒流源驱动输出、7个按键指示灯

◆4种色温模式

◆PWM频率高达15KHz有效改善频闪

◆最大可恒流驱动1A负载(单路)

2.规格

◆PCB板号：RD14034 RH8T01K 7K4C2P V1.0

◆电源：外接9~16V适配器输入

◆LED：<1A负载电流，5~9w LED灯板（单路）

◆待机电流：<10mA@12V

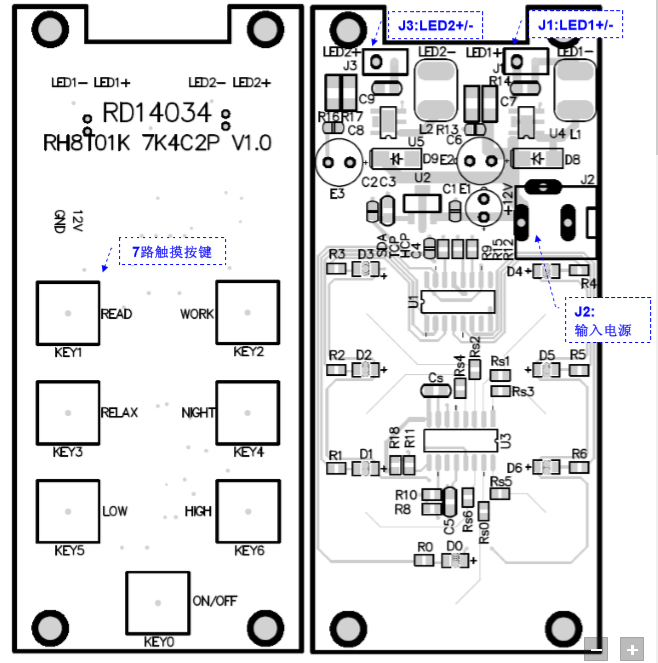

2.PCB正/反：
