1.概述： RH6015 是一款内置稳压模块的单通道电容式触 摸感应控制开关 IC，可以替代传统的机械式开关。 RH6015可在有介质(如玻璃、亚克力、塑料、陶瓷 等)隔离保护的情况下实现触摸功能，安全性高。 RH6015内置高精度稳压、上电复位、低压复位、 硬件去抖、环境自适应算法等多种有效措施，大大 提高自身抗干扰性能。 RH6015可通过外部引脚配置成多种工作模式，可 广泛应用于灯光控制、电子玩具、消费电子、家用 电器等产品中。 RH6015C，CMOS输出。 RH6015D，NMOS开漏输出。 |
◆上电0.5s快速初始化 |
2.特性： |
◆芯片内置去抖动电路，有效防止由外部噪声干扰导致的误动作 |
3.封装示意图

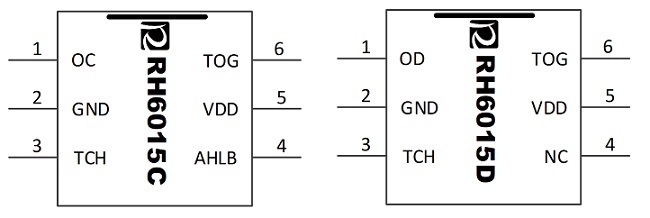

图1 RH6015C / RH6015D （SOT23-6L）引脚示意图表
表1 引脚功能描述
| RH6015C | RH6015D | 管脚名称 | I/O | 描述 |
| 5 | 5 | VDD | P | 正电源 |
| 4 | 4 | AHLB | I-PL | 输出高/低电平有效配置位 |
| - | - | DLYB | I-PH | 延时模式配置位 |
| - | - | MOT2 | I-PH | 大开启时间配置位2 |
| - | - | MOT1 | I-PH | 大开启时间配置位1 |
| 3 | 3 | TCH | I/O | 触摸输入端口 |
| 1 | - | OC | O | CMOS输出 |
| - | 1 | OD | OD | NMOS开漏输出 |
| 2 | 2 | GND | P | 负电源 |
| - | - | LPMB | I-PH | 快速/低功耗模式配置位 |
| 6 | 6 | TOG | I-PL | 同步/保持模式配置位 |
I-PL/ I-PH ：带内部下拉/上拉电阻的CMOS输入 OD ：CMOS开漏输出，无保护二极管 O：推挽型CMOS输出 I/O ：CMOS输入/输出 P：电源/地

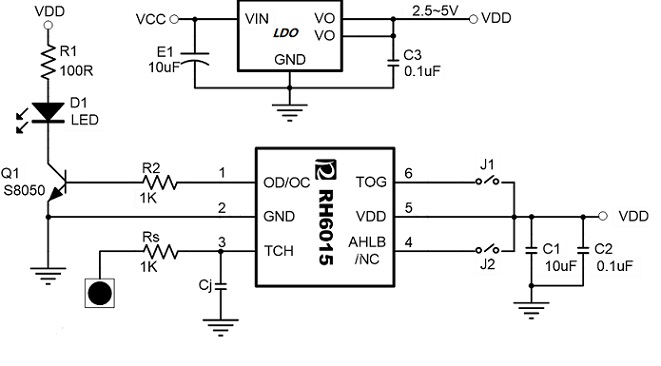

4.应用电路图
说明：
1. Cj 指调节灵敏度的电容，电容值范围 0pF～50pF(电容值的增大将导致灵敏度降低)。
2. Rs 指在触摸电极和触摸输入脚之间串联的电阻，用于提高触摸的抗干扰能力。
3. VDD 与 GND 间需并联滤波电容以消除噪声。
4. 外部 LDO 是否增加视具体应用情况而定。如果电源纹波超过了 IC 内部 LDO 的抗纹波范围，则需另 加外部 LDO,否则会引起灵敏度漂移或触摸芯片检测错误，发生误动作或死机。如突然加载大电流负 载、锂电池和外置充电器交叉使用，高频次的开启/关闭 LED 显示时都需注意电源的稳定性。
5. 请参看《RH6XXX 应用指南》，以改善实际应用之可靠性。
