1.概述： RH6618是一款单通道电容式触摸感应PWM输出型调光IC。 RH6618可在有介质(如玻璃、亚克力、塑料、陶瓷等)隔离保护的情况下实现触摸功能，安全性高。 RH6618内置稳压源、上电复位/低压复位及环境自适应算法等多种措施，抗干扰性能优秀。 RH6618应用范围：触摸调光 LED 台灯、 触摸调光 LED 壁灯或其他需要 PWM 输出控制的触摸式产品。 |
|
2.特性： |
◆可靠的上电复位(POR)及低压复位(LVR)性能 |

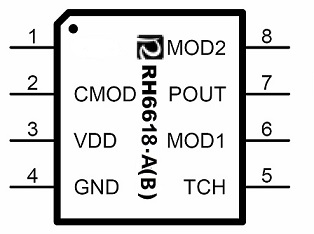

3.封装示意图
图1 SOP8、DIP8 封装示意图
引脚描述
| （SOP8/DIP8） | 引脚名称 | I/O | 功能描述 |
| 2 | CMOD | I/O | 采样电容 |
| 3 | VDD | P | 正电源 |
| 4 | GND | P | 负电源 |
| 5 | TCH | I/O | 触摸输入 |
| 6 | MOD1 | I-PH | 模式配置位1（默认为高电平） |
| 7 | POUT | O | PWM输出端 |
| 8 | MOD2 | I-PH | 模式配置位2（默认为高电平） |
I-PH ：带上拉电阻的CMOS输入 I ：CMOS输入 O：推挽型CMOS输出 I/O ：CMOS输入/输出 P ：电源/地
4.RH6618输出模式配置表（默认MOD2/MOD1 = 1/1）
| No. | 模式 | MOD2 | MOD1 | 短按 | 长按 |
| 1 | 不带亮度记忆突明突暗的无级调光功能 | 1 | 1 | 开/关 | 无级调光 |
| 2 | 不带亮度记忆渐明渐暗的无级调光功能 | 1 | 0 | 开/关 | 无级调光 |
| 3 | 带亮度记忆渐明渐暗的无级调光功能 | 0 | 1 | 开/关 | 无级调光 |
| 4 | 三级调光(低中高) | 0 | 0 | 3级调光 | 3级调光 |

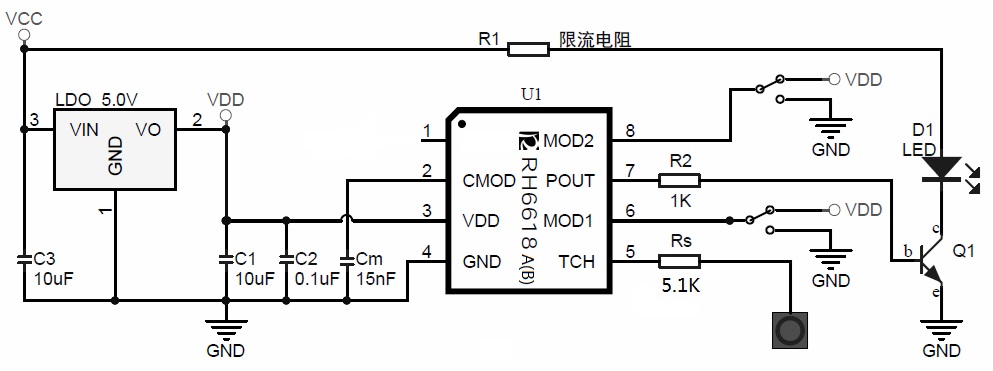

5.应用电路
图2 应用电路示意图
说明：
1. Rs 指在触摸电极和触摸输入脚之间串联的电阻，用于提高触摸的抗干扰能力，建议阻值大于5.1K。
2. Cm 电容用于调节触摸灵敏度，建议的容值范围2.2nF~47nF。电容容值越大，灵敏度越高；电容容值越小，灵敏度越低。触摸焊盘使用大金属介质的情况，Cm电容值按实际需要选用到1uF也是合理的。
3. RH6618A(B)的Pin1可以浮空、接高电平或低电平，对内部无影响。
4. 外部是否增加 LDO 视具体应用情况而定。如电源纹波超过了 IC 的抗纹波范围，则需另加外部 LDO。 如突然加载大电流负载、锂电池和外置充电器交叉使用、高频次的开启/关闭 LED 显示时都需注意电 源的稳定性。
5. 请参看《RH6XXX 应用指南》，以改善实际应用之可靠性。
