1.概述： RH6081可提供多种封装形式作为八通道通道的电容式触摸感应控制开关，可替代传统机械开关。 RH6081可以通过任何非导电介质感应电容变化，可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离保护的情况下实现触摸功能，跟水和灰尘隔离，安全性高。 |
RH6081具有高抗干扰性能，抗ESD达到5KV以上；近距离、多角度手机或对讲机干扰情况下，触摸响应灵敏度及可靠性不受影响。 RH6081应用范围：灯光控制、家电仪器控制面板等产品。 |
2.特性： |
◆内置稳压电路，可有效防止电源电压纹波干扰 |
3.封装示意图
图1 SSOP16、SOP8封装示意图
管脚描述
| 管脚名称 | SSOP24 | SSOP20/SOP20 | I/O | 管脚功能 |
| TP0 | 1 | 1 | I/O | 触摸按键输入0 |
| TP1 | 2 | 2 | I/O | 触摸按键输入1 |
| TP2 | 3 | 3 | I/O | 触摸按键输入2 |
| TP3 | 4 | 4 | I/O | 触摸按键输入3 |
| TP4 | 5 | 5 | I/O | 触摸按键输入4 |
| TP5 | 6 | 6 | I/O | 触摸按键输入5 |
| TP6 | 7 | 7 | I/O | 触摸按键输入6 |
| TP7 | 8 | 8 | I/O | 触摸按键输入7 |
| CJ | 9 | I/O | 灵敏度配置 | |
| GND | 10 | 9 | P | 负电源 |
| SMO | 11 | I | 按键输出模式配置 | |
| MOK | 12 | I | 最多同时输出通道配置 | |
| AHL | 13 | 10 | I | 输出驱动电平配置 |
| OD | 14 | I | 开漏输出配置 | |
| TOG | 15 | 11 | I | 输出模式配置 |
| VDD | 16 | 12 | P | 正电源 |
| TPQ7 | 17 | 13 | O | 触摸按键输出7 |
| TPQ6 | 18 | 14 | O | 触摸按键输出6 |
| TPQ5 | 19 | 15 | O | 触摸按键输出5 |
| TPQ4 | 20 | 16 | O | 触摸按键输出4 |
| TPQ3 | 21 | 17 | O | 触摸按键输出3 |
| TPQ2 | 22 | 18 | O | 触摸按键输出2 |
| TPQ1 | 23 | 19 | O | 触摸按键输出1 |
| TPQ0 | 24 | 20 | O | 触摸按键输出0 |
I-PH ：带内部上拉电阻的CMOS输入 I-PL ：带内部下拉电阻的CMOS输入 I/O：CMOS 输入/输出 OD：开漏输出 O： 推挽型CMOS输出 P：电源/地
4.应用电路

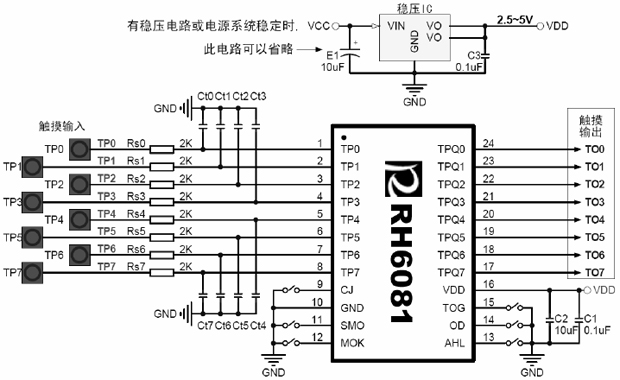

图2 SSOP24封装应用电路示意图

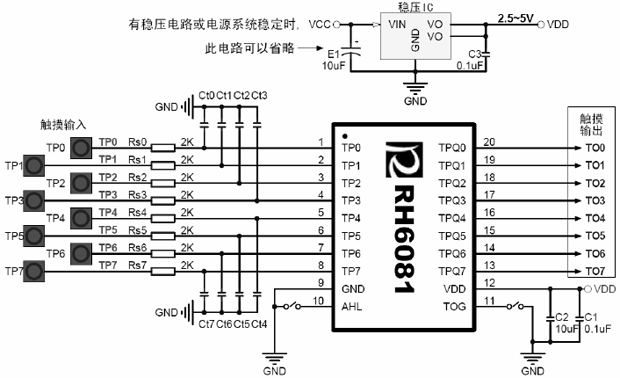

图3 SOP20/SSOP20封装应用电路示意图
说明：
1.Ct 指调节灵敏度的电容，电容值大小0pF～50pF(电容值的增大将导致灵敏度降低)。
2.Rs 指在触摸电极和触摸输入脚之间串联的电阻，用于提高触摸的抗干扰能力。
3.VDD 与GND 间需并联滤波电容以消除噪声。
4.外部LDO 是否增加视具体应用情况而定。如果电源纹波超过了IC 内部LDO 的抗纹波范围，则需另 加外部LDO,否则会引起灵敏度漂移或触摸芯片检测错误，发生误动作或死机。如突然加载大电流负 载、锂电池和外置充电器交叉使用，高频次的开启/关闭LED 显示时都需注意电源的稳定性。
